অতিস্বনক ঢালাই: প্রক্রিয়া, উপকরণ, টুলিং, এবং ব্যবহারিক সেটআপ টিপস

অতিস্বনক ঢালাই একটি যোগদান প্রক্রিয়া যা দুটি অংশের মধ্যে ইন্টারফেসে তাপ তৈরি করতে উচ্চ-ফ্রিকোয়েন্সি অ্যাকোস্টিক কম্পন ব্যবহার করে। কম্পন স্থানীয়ভাবে প্রয়োগ করা হয়, চাপের মধ্যে, এবং উপকরণগুলি বাল্ক গলানো ছাড়াই ফিউজ হয় যা প্রচলিত ঢালাইয়ে ঘটে। এটি থার্মোপ্লাস্টিক, ননওয়েভেন, ফিল্ম এবং নির্দিষ্ট কিছু ধাতুর জন্য একটি ব্যবহারিক পদ্ধতি এবং এটি উৎপাদন লাইনে একটি পরিচিত দৃশ্য হয়ে উঠেছে যেখানে পরিষ্কার, দ্রুত এবং পুনরাবৃত্তিযোগ্য বন্ধন গুরুত্বপূর্ণ। Changzhou Aoheng যন্ত্রপাতি এ, অতিস্বনক ঢালাই একটি বিমূর্ত বিষয় নয়; টেক্সটাইল, ননওভেন, ডিসপোজেবল-প্রোডাক্ট এবং প্লাস্টিক-পার্ট নির্মাতাদের জন্য আমরা যে মেশিনগুলি তৈরি করি তার পিছনে এটি নীতি। দরকারী অংশ হল উপাদান, টুলিং এবং সেটআপ থেকে প্রক্রিয়াটির কী প্রয়োজন তা বোঝা, তাই একটি ভাল জোড় দুর্ঘটনাজনিত না হয়ে পুনরাবৃত্তিযোগ্য।

কিভাবে অতিস্বনক ঢালাই প্রক্রিয়া কাজ করে

একটি অতিস্বনক ঢালাই সিস্টেমের একটি সোজা স্ট্যাক রয়েছে: একটি পাওয়ার সাপ্লাই, একটি ট্রান্সডুসার, একটি বুস্টার, একটি সোনোট্রোড বা হর্ন এবং একটি অ্যাভিল বা ফিক্সচার। ট্রান্সডুসার বৈদ্যুতিক শক্তিকে যান্ত্রিক কম্পনে রূপান্তরিত করে, বুস্টার প্রশস্ততা সামঞ্জস্য করে এবং হর্ন সেই কম্পনকে ওয়ার্কপিসে পৌঁছে দেয়। অ্যাভিল অংশটি ধরে রাখে এবং যোগাযোগ বিন্দুকে আকার দেয়। একটি সাধারণ চক্র ছয়টি ধাপের মধ্য দিয়ে চলে:

1. অংশগুলি একটি ফিক্সচারে বা একটি নেভিলে স্থাপন করা হয়।
2. হর্ন নেমে আসে এবং উপরের অংশের সাথে যোগাযোগ করে।
3. ক্ল্যাম্পিং বল প্রয়োগ করা হয় অংশ একসাথে রাখা.
4. কম্পন একটি সেট ওয়েল্ড সময়ের জন্য সঞ্চালিত হয়, জয়েন্টে ঘর্ষণ এবং তাপ উৎপন্ন করে।
5. কম্পন বন্ধ হয়ে যায়, এবং অংশগুলি হোল্ডের সময় চাপের মধ্যে থাকে।
6. শিং প্রত্যাহার করে, এবং বন্ধন সমাবেশ সরানো হয়।

ফ্রিকোয়েন্সি, প্রশস্ততা, বল, ঢালাই সময় এবং ধরে রাখার সময় প্রধান পরামিতি। একটি 20 kHz সিস্টেম শক্ত প্লাস্টিকের অংশগুলির জন্য সাধারণ, যখন 30 থেকে 40 kHz প্রায়ই সূক্ষ্ম কাজের জন্য বেছে নেওয়া হয়। উচ্চতর প্রশস্ততা স্বয়ংক্রিয়ভাবে ভাল নয়; অত্যধিক পৃষ্ঠ চিহ্নিত করতে পারে, ক্ষতি তন্তু, বা ভঙ্গুর অংশ ফাটল. ওয়েল্ড টাইম যতটা গুরুত্বপূর্ণ তা ধরে রাখুন কারণ হর্ন প্রত্যাহার করার আগে জয়েন্টটি অবশ্যই চাপে ঠান্ডা হতে হবে। স্পট যোগদান এবং ছোট প্লাস্টিকের সমাবেশগুলির জন্য, একটি ডেডিকেটেড বেঞ্চ-মাউন্ট করা ইউনিট সেটআপ এবং পুনরাবৃত্তিযোগ্যতাকে অনেক সহজ করে তুলতে পারে এবং AH50Q আল্ট্রাসনিক স্পট ওয়েল্ডিং মেশিন সেই পদ্ধতির একটি বাস্তব উদাহরণ।

টেক্সটাইল সমাবেশের জন্য AH-50Q অতিস্বনক স্পট ওয়েল্ডিং মেশিন ননবোভেন হ্যান্ডব্যাগ, মাস্ক ইয়ার লুপ এবং প্লাস্টিকের অ্যাসেম্বলির জন্য বেঞ্চ-মাউন্ট করা স্পট ওয়েল্ডার, ফুট-পেডেল নিয়ন্ত্রণ এবং পুনরাবৃত্তিযোগ্য যোগদানের জন্য প্যাটার্ন মোল্ড সহ। পণ্য দেখুন →

কোন উপাদান অতিস্বনক ঢালাই ভাল সাড়া

অতিস্বনক ঢালাই একটি ভাল ফিট কিনা উপাদান আচরণ সিদ্ধান্ত নেয়. নিরাকার থার্মোপ্লাস্টিক সাধারণত কম্পন ভালভাবে প্রেরণ করে; আধা-ক্রিস্টালাইন রজন ঢালাই করতে পারে তবে সাধারণত শক্ত প্রক্রিয়া উইন্ডোর প্রয়োজন হয়। ননবোভেন এবং ফিল্মগুলি স্থানীয় ফাইবার বা পৃষ্ঠের ফিউশনের মাধ্যমে বন্ধন করে, যখন পাতলা ধাতুগুলি গলে যাওয়ার পরিবর্তে কঠিন অবস্থার বিকৃতির মাধ্যমে যোগ দেয়। নীচের সারণীটি একটি ব্যবহারিক সূচনা পয়েন্ট দেয়, তবে সঠিক ফলাফলগুলি গ্রেড, বেধ, সংযোজন এবং টুলিংয়ের উপর নির্ভর করে।

আপনি যদি নিশ্চিত না হন যে একটি রজন বা ল্যামিনেট পরিষ্কারভাবে ঝালাই হবে, একটি ছোট নমুনা দিয়ে শুরু করুন এবং লোডের নিচে জয়েন্টটি পরীক্ষা করুন। আমরা একটি দীর্ঘ সেট রাখা উপাদান সামঞ্জস্যপূর্ণ নোট আমাদের প্রযুক্তিগত লাইব্রেরিতে সেই দলগুলির জন্য যাদের একটি গভীর সূচনা বিন্দু প্রয়োজন।

টুলিং, জয়েন্ট ডিজাইন এবং বিশদ যা গুণমানের সিদ্ধান্ত নেয়

টুলিং হল যেখানে অনেক অতিস্বনক ঢালাই প্রকল্প সফল বা ব্যর্থ হয়। একটি জয়েন্টের জন্য ডিজাইন করা একটি শিং অন্যটির জন্য ভুল হতে পারে, এবং একটি ফিক্সচার যা ঝালাই থেকে শক্তি চুরি করবে। যৌথ নকশা এছাড়াও গুরুত্বপূর্ণ. একজন শক্তি পরিচালক প্রাথমিক যোগাযোগ লাইনে কম্পনকে কেন্দ্রীভূত করে, একটি শিয়ার জয়েন্ট শক্তিশালী সিল করা সমাবেশগুলির জন্য একটি হস্তক্ষেপ ফিট প্রদান করে এবং জিহ্বা-এবং-খাঁজ বিন্যাস অংশগুলিকে সারিবদ্ধ করতে সহায়তা করে। টেক্সটাইল এবং ননওয়েভেনগুলির জন্য, হর্ন ফেস এবং অ্যাভিল প্যাটার্ন বন্ডের চেহারা, কোমলতা এবং প্রান্তের গুণমান নিয়ন্ত্রণ করে। একটি জীর্ণ হর্ন বা একটি খারাপভাবে সমর্থিত অ্যাভিল অসঙ্গত বন্ড তৈরি করতে পারে এমনকি যখন মেশিন সেটিংস সঠিক দেখায়।

টেক্সটাইল এবং ননওভেন কাজের জন্য, হর্ন প্রোফাইল এবং অ্যাভিল প্যাটার্ন প্রায়শই সিদ্ধান্ত নেয় যে বন্ডটি নরম, সমতল বা আলংকারিক মনে হয় কিনা। আমাদের টেক্সটাইল-অপ্টিমাইজ করা ওয়েল্ডিং হর্নগুলি সেই ভারসাম্যকে মাথায় রেখে তৈরি করা হয়েছে, এবং এটি একটি নীরব কারণ একটি উত্পাদন লাইন সামঞ্জস্যপূর্ণ থাকে।

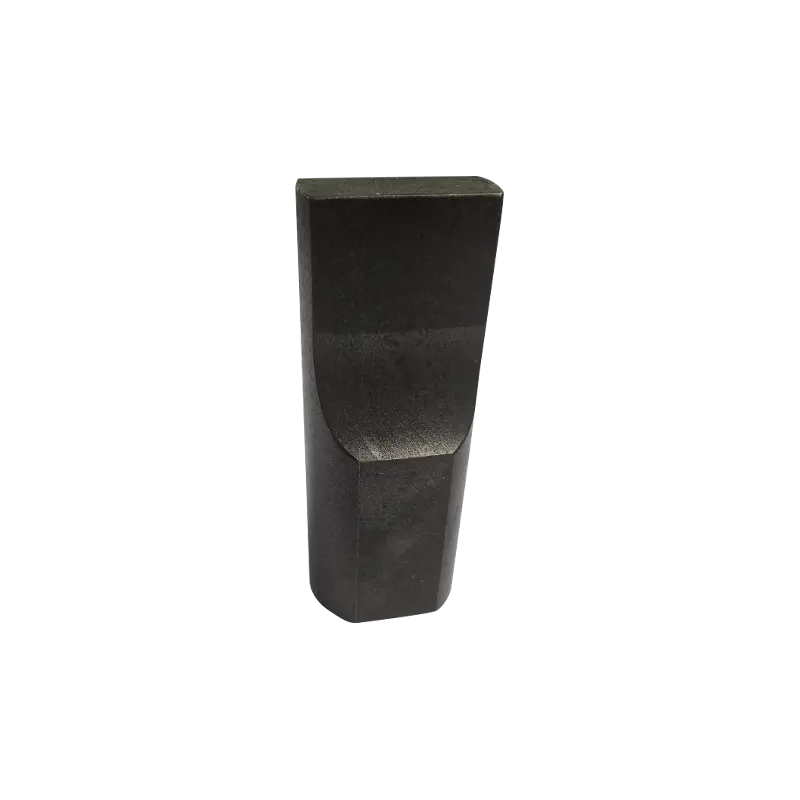

এএইচ টেক্সটাইল-অপ্টিমাইজড অতিস্বনক ঢালাই হর্ন টেক্সটাইল ঢালাই বা কাটার জন্য অতিস্বনক হর্ন আনুষঙ্গিক, অ বোনা এবং ফ্যাব্রিক প্রক্রিয়াকরণে সামঞ্জস্যপূর্ণ শক্তি স্থানান্তর সমর্থন করার জন্য একাধিক প্রশস্ততা এবং ফ্রিকোয়েন্সিতে দেওয়া হয়। পণ্য দেখুন →

ব্যবহারিক পরামিতি এবং সেটআপ চেক

মেশিন পরিবর্তন করার আগে, বেসিক পরীক্ষা করুন। বেশিরভাগ ঢালাই সমস্যা রহস্যজনক নয়; এগুলি হল একটি আলগা ফিক্সচার, একটি নোংরা পৃষ্ঠ বা একটি প্যারামিটার যা প্রবাহিত হয়।

• রজন হাইগ্রোস্কোপিক হলে উপাদানটি শুকিয়ে নিন এবং পৃষ্ঠগুলিকে তেল, ধুলো এবং রিলিজ এজেন্ট মুক্ত রাখুন।
• ফিক্সচারের অনমনীয়তা এবং অংশ সমর্থন পরীক্ষা করুন; চাপ অধীনে আন্দোলন ঝালাই দুর্বল.
• পরিধান, পিটিং বা অসম যোগাযোগের জন্য হর্নের মুখ পরিদর্শন করুন।
• নিশ্চিত করুন যে ক্ল্যাম্পিং চাপ চক্র থেকে চক্র সামঞ্জস্যপূর্ণ।
• ছোট ধাপে প্রশস্ততা এবং ঢালাই সময় সামঞ্জস্য করুন, তারপর হোল্ড সময় যাচাই করুন।
• গুদাম থেকে শুধুমাত্র একটি নমুনা নয়, প্রকৃত উত্পাদন উপাদানের উপর একটি পুল পরীক্ষা বা খোসা পরীক্ষা চালান।

যেখানে অতিস্বনক ঢালাই উৎপাদনে ফিট করে

অতিস্বনক ঢালাই যেখানেই তাপ, আঠালো বা সেলাই অসুবিধাজনক সেখানে দেখায়। টেক্সটাইল এবং ননওভেনগুলিতে, এটি লেইস প্রভাব, হেমিং, কুইল্টিং, স্লিটিং এবং সিলিং এবং যৌগিক বন্ধনের জন্য ব্যবহৃত হয়। নিষ্পত্তিযোগ্য পণ্যগুলিতে, এটি সেলাই থ্রেড ছাড়াই জুতার কভার, ক্যাপ, বালিশ, গ্লাভস এবং স্যানিটারি ন্যাপকিনের সাথে যোগ দেয়। প্যাকেজিং দলগুলি এটিকে সিল এবং টেম্পার-স্পষ্ট জয়েন্টগুলির জন্য ব্যবহার করে, যখন স্বয়ংচালিত এবং ইলেকট্রনিক্স নির্মাতারা এটি ছোট প্লাস্টিকের সমাবেশ এবং তারের সমাপ্তির জন্য ব্যবহার করে। চিকিত্সা উত্পাদন এটির উপর নির্ভর করে যখন একটি পরিষ্কার, পুনরাবৃত্তিযোগ্য বন্ড গুরুত্বপূর্ণ।

আমাদের নিজস্ব পণ্য পরিসরে, একই নীতিগুলি অতিস্বনক লেইস মেশিন, কুইল্টিং মেশিন, স্লিটিং এবং ক্রসকাটিং মেশিন, ডিসপোজেবল-প্রোডাক্ট মেশিন এবং ডেডিকেটেড ওয়েল্ডিং ইউনিটগুলিতে উপস্থিত হয়। আমাদের অতিস্বনক ঢালাই মেশিন পরিসীমা হ্যান্ডহেল্ড, স্পট, প্ল্যাকেট এবং প্লাস্টিক ওয়েল্ডিং ফরম্যাট কভার করে, তাই সঠিক সূচনা পয়েন্টটি একক মেশিনের উপর নির্ভর না করে জয়েন্টের উপর নির্ভর করে। ক্ষেত্র মেরামত, নমুনা বা ছোট রানের জন্য, একটি হ্যান্ডহেল্ড অতিস্বনক ওয়েল্ডার যেমন AH30 আপনাকে বেঞ্চ এবং উত্পাদন লাইনের মধ্যে একটি দরকারী সেতু দেয়।

মাঠ এবং ছোট রানের জন্য AH-30 হ্যান্ডহেল্ড অতিস্বনক স্পট ওয়েল্ডার পোর্টেবল 28/35 kHz অতিস্বনক ওয়েল্ডার স্পট জয়েনিং পাতলা প্লাস্টিক, ননওয়েভেন, এবং তারের জন্য, মেরামত, নমুনা এবং স্বল্প উৎপাদন চালানোর জন্য উপযুক্ত। পণ্য দেখুন →

নিরাপত্তা, রক্ষণাবেক্ষণ, এবং সাধারণ ভুল পদক্ষেপ

অতিস্বনক ঢালাই সাধারণত পরিষ্কার, কিন্তু এটি ঝুঁকিমুক্ত নয়। উচ্চ-ফ্রিকোয়েন্সি কম্পন সময়ের সাথে সাথে শ্রবণশক্তিকে প্রভাবিত করতে পারে, তাই ঘের এবং শ্রবণ সুরক্ষা গুরুত্ব সহকারে নেওয়ার মতো। সাইকেল চালানোর সময় হর্ন এবং অ্যাভিল থেকে হাত দূরে রাখুন, টুলিং পরিবর্তনের সময় লকআউট পদ্ধতি ব্যবহার করুন এবং উদ্বায়ী মুক্ত প্লাস্টিকের সাথে কাজ করার সময় বায়ুচলাচল বা ধোঁয়া নিষ্কাশন প্রদান করুন। রক্ষণাবেক্ষণের দিকে, নিয়মিত সময়সূচীতে হর্ন পরিধান, ট্রান্সডুসার কুলিং, তারের অবস্থা এবং ফিক্সচার সারিবদ্ধকরণ পরীক্ষা করুন। একটি সাধারণ ভুল পদক্ষেপ হল আরও শক্তির পিছনে ছুটছে যখন আসল সমস্যা হল একটি জীর্ণ হর্ন, একটি নমনীয় ফিক্সচার, বা অংশের মাত্রা অসামঞ্জস্যপূর্ণ। অন্য একজন ধরে নিচ্ছে যে একটি ঢালাই যা দেখতে ভাল তা লোডের নিচে থাকবে; একটি সাধারণ টান বা পিল চেক একটি ভিজ্যুয়াল পরিদর্শনের চেয়ে বেশি সমস্যা দেখায়।

ডান অতিস্বনক ঢালাই সরঞ্জাম নির্বাচন

সরঞ্জাম নির্বাচন উপাদান এবং জয়েন্ট দিয়ে শুরু হয়, ক্যাটালগ পৃষ্ঠা নয়। অংশগুলি কী দিয়ে তৈরি, সেগুলি কতটা পুরু, কতটা ওয়েল্ড এরিয়া জড়িত এবং লাইনের কোন সাইকেল সময় প্রয়োজন তা জিজ্ঞাসা করুন। তারপরে অটোমেশনের স্তরটি বিবেচনা করুন: একটি হ্যান্ডহেল্ড ইউনিট মেরামত এবং কম আয়তনের কাজের জন্য যথেষ্ট হতে পারে, যখন নিয়ন্ত্রিত শক্তি, সময় এবং হোল্ড সহ একটি ফিক্সচার-ভিত্তিক মেশিন উত্পাদনের ধারাবাহিকতার জন্য আরও ভাল। টুলিং সাপোর্টও গুরুত্বপূর্ণ, কারণ হর্ন এবং ফিক্সচার সার্বজনীন নয়। Changzhou Aoheng মেশিনারিতে, আমরা টেক্সটাইল, ননবোভেন, ডিসপোজেবল-পণ্য এবং প্লাস্টিক অ্যাপ্লিকেশনের জন্য অতিস্বনক সরঞ্জাম তৈরি করি এবং আমরা ত্রিশটিরও বেশি দেশে গ্রাহকদের সরবরাহ করেছি। সেই অভিজ্ঞতাটি উপযোগী যখন একটি মানক মেশিনের একটি কাস্টম হর্ন, একটি ভিন্ন অ্যাভিল বা একটি বিশ্রী অংশের আকারের জন্য তৈরি একটি ফিক্সচারের প্রয়োজন হয়।

আপনি যদি একটি নতুন অতিস্বনক প্রক্রিয়া ওজন করছেন, সবচেয়ে নির্ভরযোগ্য পরবর্তী ধাপ হল প্রকৃত উপাদান এবং যৌথ জ্যামিতি সহ একটি নমুনা পরীক্ষা। আমাদের অংশ, ব্যর্থতা মোড, এবং উত্পাদন লক্ষ্য আনুন, এবং আমরা আপনাকে মেশিন বিন্যাস, টুলিং, এবং প্রক্রিয়া উইন্ডো সংকুচিত করতে সাহায্য করতে পারি। অতিস্বনক ঢালাই পুরষ্কার প্রস্তুতি, এবং একটি শান্ত, ভাল-সমর্থিত সেটআপ সাধারণত মেশিন বৈশিষ্ট্যগুলির একটি দীর্ঘ তালিকাকে হারায়৷
